2D&3D高精測量平臺

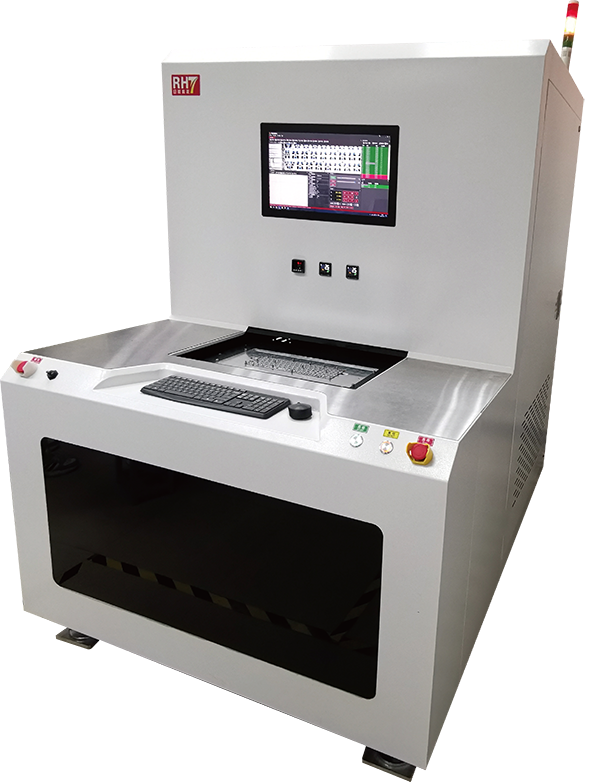

| 1 | 設備圖片 |
|
||
| 2 | 外形尺寸 | L1500*W1800*H1900(mm) | ||
| 3 | 測量方式 | CCD圖像自動處理+激光測量 | ||
| 4 | 測量行程 | 500（X）*450(Y) | ||
| 5 | 測量高度 | 7（Z） | ||

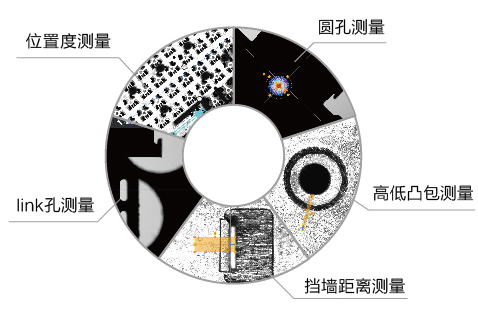

| 6 | 測量?jī)?nèi)容 | 2D：長、寬、位置度、跨距、孔徑、間距等 3D：臺階高度差、孔內外高、擋點/擋墻/凸包高度等 | ||
| 7 | 測量精度 | 2D:±5um,3D:±3um | ||
| 8 | T/T | 約15min(1000組數據） | ||
| 9 | 軟件 |
配置Lynx專業測量軟件
|
